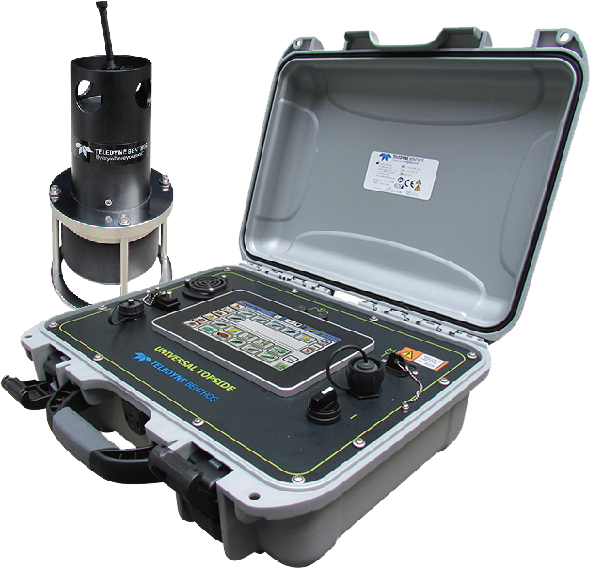

船上局 UTS-9500

UTS(Universal Top Side)-9500は、DS-7000、DS-8000、ATM-891、UDB-9400など従来のすべての船上局に代わるポータブル船上局です。 従来のFSKシグナル形式の水中音響切離装置から、新型のブロードバンド・チャープ式の水中音響切離装置、水中音響モデムまでを1台で制御する事ができます。 カラータッチスクリーンディスプレイ、スピーカー、バッテリーが内蔵されており、電源の確保が難しい船上でも、ユーザーは『目』と『耳』で対象機器のステータスを確認することができます。 ※フルモデム通信機能が必要な場合はUTS-9500Eが必要です。

製品の特徴

コマンド送受信、ステータス表示用大型カラータッチスクリーンディスプレイ 音響信号を確認するためのスピーカー AC/DC入力または内蔵バッテリーで稼働 プリアンプ内蔵トランスデューサーおよび最長200mの信号ケーブル(標準25m) 他メーカー(Edge Tech/EG&G、GeoProなど)の水中音響装置にも対応 PCと直接接続するためのRS232Cポート 本体およびトランスデューサーは高い防水性と堅牢性を誇るABS樹脂製運搬ケースに収納

製品仕様

本体ユニット仕様

音響モデム通信(SMARTモデム、切離装置875-TD/TE、R500、R2K、R12K)

音響モデムデータ変調	PSK形式、MFSK方式、FH方式
周波数帯域	8.96 kHz～14.08 kHz
音響モデム通信速度	PSK送受信:2,560 bits/sec～15,360 bits/sec
	MFSK送受信:140 bits/sec～2,400 bits/sec
	FH送受信:80 bits/sec

FSK通信(トランスポンダ/切離装置 867-A、866-A、865-A、865-H)

周波数帯域	7 kHz～16 kHz(250 Hz間隔で設定可)
FSKコマンド	A～M
発信/受信パルス幅	5.0 ms～15.0 ms(ユーザー選択可)

ハードウェア

電源	入力電源:100VAC～240VAC、2A～5A、47Hz～63Hz
	内部電源:28.8 VDC、リチウムイオンバッテリー
環境条件	稼働温度:-10～50 ℃
	保管温度:-20～60 ℃
寸法	W 42.4 cm×D 34.0 cm×H 17.3 cm
重量	本体:7.8kg　標準アクセサリー:10.8kg
オプション	ラックマウント

標準(LF)トランスデューサー仕様

周波数帯域幅	7 kHz～16 kHz
音響ソースレベル	185(±6dB) dB re 1μPa@1m
プリアンプゲイン	30 db
アンテナ指向性	ドーナツ型、±40°@ 12 kHz
耐圧	300 m
材質	デルリン、ステンレス鋼(SUS316)
ケーブル長	標準25 m(オプション:50 m、75 m、100 m、200 m)
寸法	最大 φ 14.0cm × L 25.9cm
重量	空中重量:5.4 kg、水中重量:3.7 kg

水中音響切離装置(使用例)
