ワークホースIIマリナー ADCP
船底装備型多層流向流速計(ADCP)
ワークホース IIマリナー ADCP
世界で最も高い信頼性と多くの実績を持つワークホースマリナーが「ワークホースIIマリナー」としてリニューアルしました。TRDI社製 船底装備型 ADCP 「ワークホースIIマリナー」は、調査船に搭載するために設計されたTRDI社独自のコンパクトパッケージモデルで世界各国の調査船に搭載されている最も高性能な多層流向流速計です。高性能・高分解能なデータを収集するブロードバンド技術を用いて取得した流向流速データと、航法装置から出力される位置データ、方位データを同期させることにより、航行しながら沿岸域・外洋表層の立体的な流れの構造をご確認いただけます。
アプリケーション
・海流調査
・気候研究
・航路調査
・漁業研究
仕様
流速プロファイル
ブロードバンドモード(計測精度優先)
| 300kHz | 600kHz | 1200kHz | ||||
|---|---|---|---|---|---|---|
| 層厚(m) | 最大レンジ(m) | 標準偏差(cm/s) | 最大レンジ(m) | 標準偏差(cm/s) | 最大レンジ(m) | 標準偏差(cm/s) |
| 0.25 | - | - | - | - | 11 | 14.0 |
| 0.5 | - | - | 38 | 14.0 | 12 | 7.0 |
| 1 | 83 | 14.0 | 42 | 7.0 | 13 | 3.6 |
| 2 | 93 | 7.0 | 46 | 3.6 | 15 | 1.8 |
| 4 | 103 | 3.6 | 51 | 1.8 | - | - |
| 8 | 116 | 1.8 | - | - | - | - |
ロングレンジモード(計測レンジ優先)
| 層厚(m) | 最大レンジ(m) | 標準偏差(cm/s) | |
|---|---|---|---|
| 1200kHz | 2 | 19 | 3.4 |
| 600kHz | 4 | 66 | 3.6 |
| 300kHz | 8 | 154 | 3.7 |
※設定や計測環境に依存します。
プロファイルパラメータ
| 測定精度 | 1200kHz/600kHz: ±0.25%又は±0.25cm/s 300kHz: ±0.5%又は±0.5cm/s |
|---|---|
| 分解能 | 0.1cm/s |
| 測流レンジ | ±5m/s(標準) ±20m/s(最大) |
| 設定層数 | 1～255層 |
| 最大測定レンジ | 1200kHz: 19m 600kHz: 66m 300kHz: 154m |
| 設定層厚 | 1200kHz: 0.02m※～4m 600kHz: 0.02m※～8m 300kHz: 0.2m～16m |
※ハイレゾリューションモード使用時
反射強度
| ダイナミックレンジ | 80dB |
|---|---|
| 精度 | ±1.5dB |
観測データ例
 |
 |

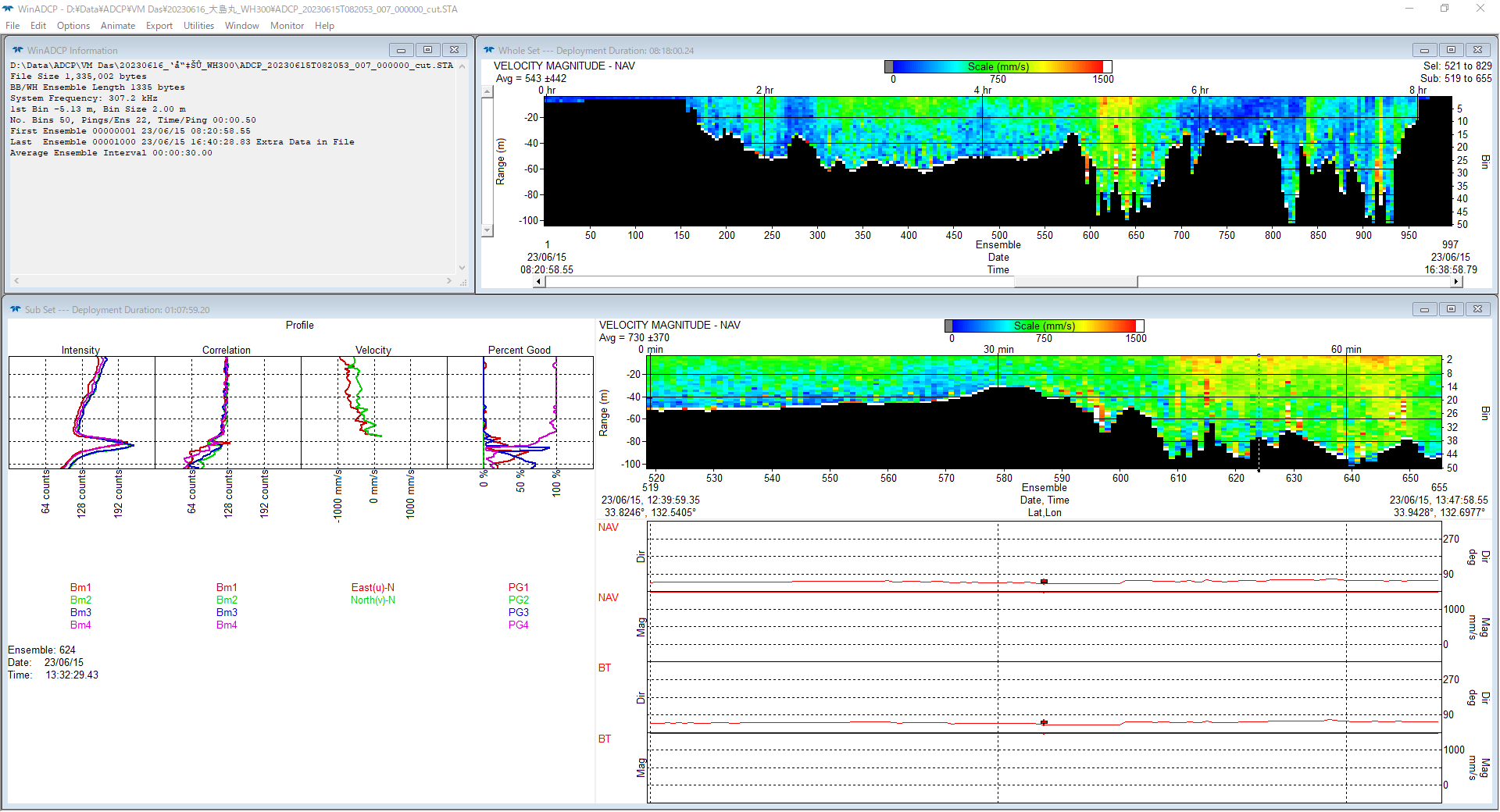

| OceanTrail表示画面(提供:大島商船高等専門学校 大島丸) | WinADCP表示画面 |
